Elektrownia wodna mała

Kolincz

Moc zainstalowana: 407 kW
Rok budowy: 1911

O obiekcie

Historia

Początki elektrowni wodnej Kolicz sięgają 1911 roku, kiedy ówcześni lokalni potentaci przemysłowi wywodzący się z zamożnego rodu Wiechertów przebudowali istniejący tu stary młyn zbożowy na nowocześniejszy o spadzie 2,75 m i mocy 40 KM. Datowanie początków młyna jest trudne z uwagi na brak wiarygodnych źródeł, jednak pozostałości konstrukcji uprawniają do stwierdzenia, iż młyn musiał istnieć już w połowie XIX stulecia. W roku 1914 naprzeciwko miejsca, gdzie stał młyn, wybudowano elektrownię wodną, zwiększając piętrzenie i uzyskując spad 7,00 m. W elektrowni zainstalowano w układzie „tandem” dwie podwójne bliźniacze turbiny Francisa firmy Voith o mocy 400 kW, które bez większych zmian konstrukcyjnych pracują do dzisiaj. Również regulator i generator synchroniczny pochodzą z tego okresu.



Ciekawostki

Ciekawostką techniczną zastosowaną w Kolinczu, było wykonanie sprzęgła na wale pomiędzy bliźniaczymi wirnikami turbiny, co umożliwiało w razie potrzeby napędzanie jednej turbiny urządzeń młyńskich. Po wykonaniu pracy w młynie oraz ponownym zesprzęgleniu obu turbin, kierowano całą moc na potrzeby elektrowni. Młyn wodny użytkowany był do połowy lat pięćdziesiątych. Obecnie z całego kompleksu młyńsko-energetycznego pozostała działająca elektrownia przepływowa o mocy 407 kW.

Elektrownia wyposażona jest w rozdzielnię średniego napięcia, w której po modernizacji pozostawiono, w celach edukacyjno - poglądowych jedną historyczną celkę z oryginalnym wyłącznikiem mocy. Urządzenia są kompletne, świetnie zachowane i konserwowane. Odkryta budowa wyłącznika pokazuje jego wewnętrzną konstrukcję z unikatowym rozwiązaniem elektrycznego napędu wyłącznika. Inną techniczną ciekawostką jest oryginalna kolumna synchronizacyjna pracująca w systemie synchronizacji „na ciemno”. Elementem wskaźnikowym sygnalizacji optycznej jest od dziesięcioleci ta sama żarówka Philipsa z charakterystyczną dwuzwojową spiralą żarnika.

Parametry techniczne

  • Sumaryczny przełyk instalowany turbin wynosi Qinst. = 8 m3/s,
  • Turbiny pracują pod spadem roboczym H = 7m.
  • Powierzchnia zlewni obiektu obejmuje 1180 km2 ze średnim przepływem wieloletnim Qśred. = 5,66 m3/s.
  • Elektrownia pracuje w trybie przepływowym z mocą dostosowaną do aktualnie występujących warunków hydrologicznych w zlewni rzeki Wierzycy.
    Turbina Generator Przekładnia Regulator obrotów
    ilość turbin: 1
    typ: Kaplan
    firma: ZRE
    rok budowy: 2007
    obroty/minutę: 150
    układ konstrukcyjny: pionowa
    moc zainstalowana: 250 kW
    typ: asynchroniczny
    firma: Siemens
    napięcie generatora: 0,4 kV
    rok budowy: 2006
    obroty/minutę: 986
    typ: czołowa-kątowa
    firma: GEG
    rok budowy: 2007
    typ: elektrohydrauliczny
    rok budowy: 2007

Zdjęcia

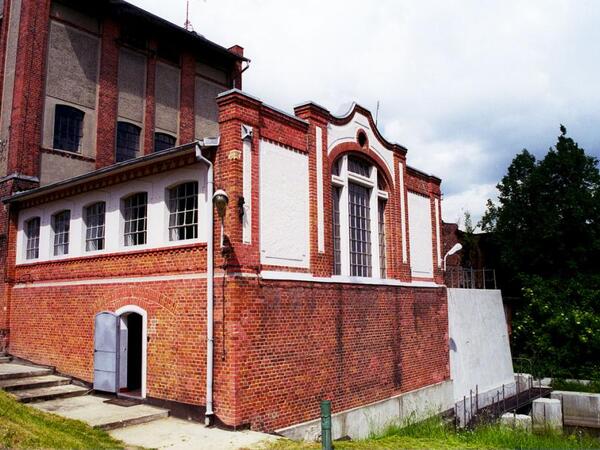

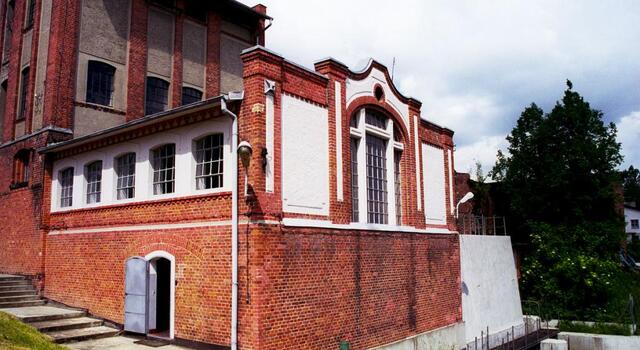

MEW Kolnicz
