Elektrownia wodna mała

Strzegomino

Moc zainstalowana: 2,4 MW
Rok budowy: 1922-1924

O obiekcie

Historia

Elektrownia wodna Strzegomino zbudowana została na rzece Słupi w latach 1922-1924. W elektrowni tej zainstalowano trzy hydrozespoły. Jest ona jedną z piękniejszych elektrowni należących do Spółki ENERGA Wytwarzanie SA. W 1945 r. wycofujący się Niemcy wysadzili dwa mosty i zablokowali kanał. Ponowne uruchomienie nastąpiło w 1948 r. Do dnia dzisiejszego główne urządzenia technologiczne nie uległy zmianie, dzięki czemu zachowany został urok elektrowni. W roku 2015 zmodernizowano elektrownię w części elektrycznej, w roku 2014 na hydrozespołach zainstalowano statyczne układy wzbudzenia, wymieniono regulatory hydrauliczne na elektro-hydrauliczne oraz zamontowano czyszczarkę krat.

Parametry techniczne

  • Spad elektrowni wynosi 12,30 m,
  • Moc osiągalna 2400 kW.
  • Powierzchnia zlewni w przekroju elektrowni wynosi 820 km2,
  • Średni przepływ roczny 8,76 m3/sek.

Elektrownia posiada zbiornik o pojemności użytecznej 2,4 mln.m3, stanowiący wyrównanie dla pracujących szczytowo elektrowni Gałąźnia Mała i Krzynia.

Turbiny

W elektrowni są zainstalowane trzy turbiny typu Francissa, umieszczone na wale poziomym.

Dane techniczne turbin:

Turbina

T-1 T-2 T-3
Nr fabryczny 7900 7901 7902
Rok budowy 1923 1923 1923
Firma V Heiden V Heiden V Heiden
Przełyk [m3/sek] 9,0 9,0 9,0
Moc znam. [KW] 800 800 800
Obroty [obr/min] 375 375 375

Generatory i wzbudnice

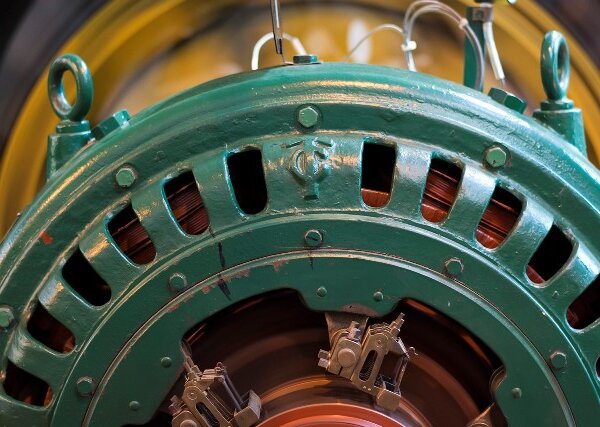

Zainstalowane są trzy generatory synchroniczne trójfazowe, napędzane przez turbiny umieszczone na wspólnym wale.

Dane techniczne generatorów:



G-1 G-2 G-3
Firma Thysen Thysen SS
Nr fabryczny 8371 8370  1502017
Rok budowy 1923 1923 1923
Typ FG 250i/16  FG 250i/16 VFL520/24-375
Napięcie [kV] 10,5 10,5 10,5
Prąd stojana [A] 73,5 73,5 79,6
Moc znam. [KVA] 1330 1330 1450
Cos φ 0,6 0,6 0,6
Obr/min 375 375 375



Zdjęcia

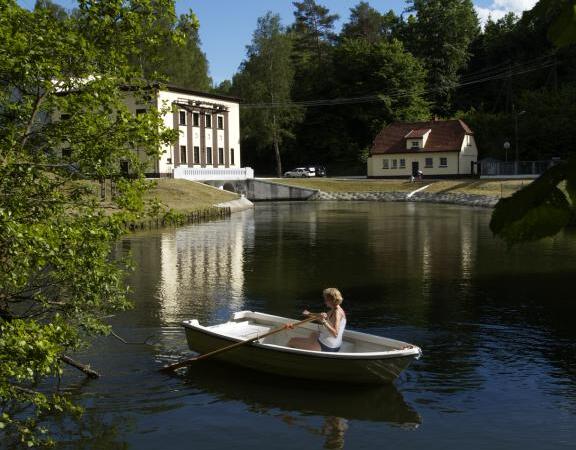

EW Strzegomino
pobierz

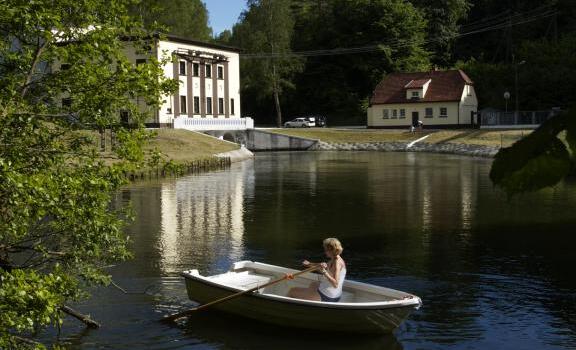

EW Strzegomino
pobierz
