Elektrownia wodna mała

Kępice

Moc zainstalowana: 340 kW
Rok budowy: 1918

O obiekcie

Historia

Dla potrzeb papierni i tartaku w 1890 r. w Kępicach wybudowano na Wieprzy siłownię wodną. W 1918 r. siłownia przekształcona została w elektrownię wodną, zasilającą zakład papierniczy. Od 1945 r. elektrownia, po zdemontowaniu i wywiezieniu urządzeń, była nieczynna. W 1958 r. przejęły ją Zakłady Garbarskie w Kępicach i uruchomiły jako swoją elektrownię przemysłową.

EW Kępice została wybudowana w roku 1918 w miejscowości Kępice woj. pomorskie, na 73 km rzeki Wieprzy.

Parametry techniczne

  • Powierzchnia zlewni 820 km2,
  • Średni opad roczny 750 mm,
  • Maksymalna rzędna piętrzenia GW 39,30 m n.p.m.,
  • Rzędna progu upustów głębokich 35,72 m n.p.m.,
  • Rzędna progu upustu regulacyjnego 37,91 m n.p.m.,
  • Rzędna progu komory turbin 36,81 m n.p.m.,
  • Rzędna lustra DW 35,65 m n.p.m.,
  • Spad 3,65 m,
  • Powierzchnia zbiornika 12,5 ha,
  • Pojemność użytkowa zbiornika 62 500 m3,
Przekładnia Nr 1 Przekładnia Nr 2 Generator HG 1 Generator HG 2
Firma - Przed. Inow. Tech Dr inż. J Gajek
Ilość stopni przeł.- 2
Moment znam. na wale - 26.000 Nm
Wydatek pompy olejowej - 16 l/min.
Ciśnienie oleju - 0,2 MPa
Pojemność oleju w przekł - 110 l
Olej smarujący - Hipol 15 lub transol
Dop. temp. - 80 C
Firma - Przed. Inow. Tech Dr inż. J Gajek
Ilość stopni przeł. - 2
Moment znam. na wale - 26.000 Nm
Wydatek pompy olejowej - 16 l/min.
Ciśnienie oleju - 0,2 MPa
Pojemność oleju w przekł - 110 l
Olej smarujący - Hipol 15 lub transol
Dop. temp. - 80 C
Nr fabryczny - 148468
Rok budowy - 2003
Firma - EMIT
Typ - SVg 355M8A
Układ połączeń - delta
Napięcie stojana [V] - 400 V
Prąd stojana [A] - 374 A
Moc znamionowa - 200 kW
Współczynnik cosφ - 0,81
Ciężar [kg] - 1700kg
Obroty [obr/min] - 743 obr./min
Nr fabryczny - 124244
Rok budowy - 1986
Firma - EMIT
Typ - SVe 355 L8
Układ połączeń - delta
Napięcie stojana [V] - 380 V
Prąd stojana [A] - 320 A
Moc znamionowa - 160 kW
Współczynnik cosφ - 0,8
Ciężar [kg] - 1800 kg
Obroty [obr/min] - 740 obr./min.

Pozostałe parametry

W elektrowni zainstalowane są dwie turbiny Francisa z wałem pionowym, napędzające generatory asynchroniczne za pośrednictwem przekładni zębatych zamknięte dwustopniowych.

Turbina T 1 T 2

Moc znamionowa [kW]

180 kW 160 kW
Obroty [obroty/min] 75 obr/min 75 obr/min



Zdjęcia

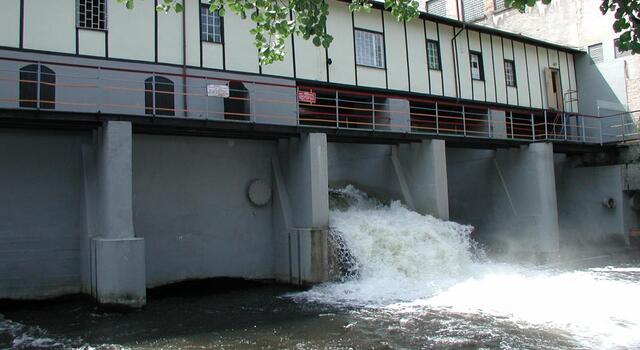

MEW Kępice
