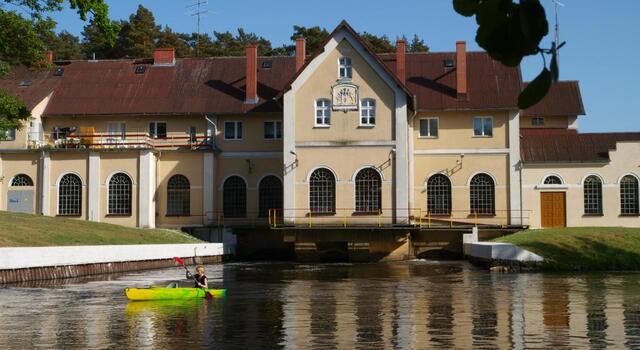

Elektrownia wodna mała

Żelkowo

Moc zainstalowana: 380 kW
Rok budowy: 1906

O obiekcie

Historia

Elektrownia wodna Żelkowo umiejscowiona jest na rzece Łupawie i klasyfikuje się do jednych z najstarszych na Pomorzu. Uruchomiono ją w roku 1906. Po pięciu latach dobudowano halę i zainstalowano dodatkowo silnik diesla. W 1945 r. Armia Czerwona zdemontowała urządzenia. Elektrownia została odbudowana w latach 1950-1954.

Elektrownia Wodna Żelkowo została wybudowana w latach 1907/09 i odbudowana w roku 1951/52. Zlokalizowana jest w miejscowości Żelkowo, gmina Główczyce, woj. pomorskie. Jest jedną spośród 6-ciu elektrowni wodnych na rzece Łupawa.

Parametry techniczne

  • Spad elektrowni wynosi 6,00 m,
  • Moc elektrowni 380 kW, osiągalna 380 kW.
  • Powierzchnia zlewni w przekroju elektrowni wynosi 750 km2,
  • Średni przepływ roczny 6,0 m3/sek.,
  • Średni opad roczny 700 mm.
  • Elektrownia Żelkowo jest elektrownią przepływową typu derywacyjnego. Dopuszczalna rzędna piętrzenia górnej wody przed jazem 21,15 m n.p.m., przed siłownią 20,15 m n.p.m.

Typ elektrowni: przepływowa typ: derywacyjna o niskim spadzie

Turbina 1 Turbina 2 Generator G-1 Generator G-2
Nr fabryczny - 1247
Rok produkcji - 1951
Firma - F.M.Radomsko
Przełyk - 4,92 m3/sek.
Moc znamionowa - 191 kW
Obroty - 250 obr/min
Firma - Voith
Nr fabryczny - 1248
Rok produkcji - 1951
Firma - F.M.Radomsko
Przełyk - 4,92 m3/sek.
Moc znamionowa - 191 kW
Obroty - 250 obr/min
Firma - Voith
Firma - FME
Nr fabryczny - 699
Typ - W1524C
Napicie stojana - 5000
Prąd stojana - 37 A
Rok budowy - 1951
Współczynnik mocy - 0,7
Moc znamionowa - 320 kVA
Obroty - 250 obr/min
Układ połączeń stojana - gwiazda
Prąd wzbudzenia - 110 A
Firma - FME
Nr fabryczny - 700
Typ - W1524C
Napicie stojana - 5000
Prąd stojana- 37 A
Rok budowy - 1951
Współczynnik mocy - 0,7
Moc znamionowa - 320 kVA
Obroty - 250 obr/min
Układ połączeń stojana - gwiazda
Prąd wzbudzenia - 110 A

Zdjęcia

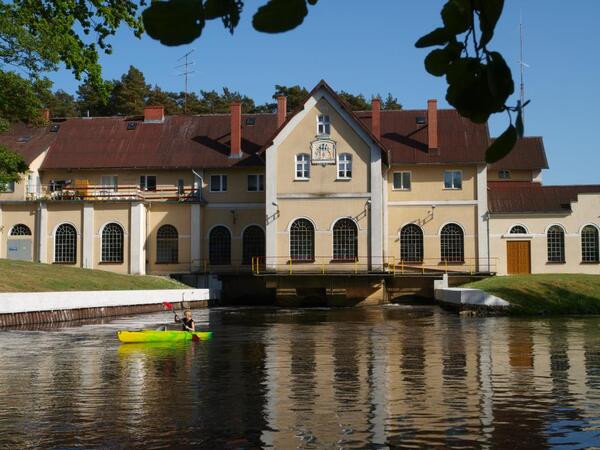

EW Żelkowo
