Elektrownia wodna mała

Drzeżewo

Moc zainstalowana: 170 kW
Rok budowy: 1925

O obiekcie

Historia

Elektrownia wodna Drzeżewo w Łupawie jest jedną z mniejszych elektrowni Pomorza. W 1925r. wybudowano tam jaz, elektrownię oraz młyn wodny. W 1945 r. młyn został obrabowany i spalony, Elektrownię przez wiele lat eksploatował Zespół Elektrowni Wodnych Straszyn, a  jaz zmodernizowano w 1972 r. W wyniku reorganizacji obszaru energetyki, obiekt przejęty został przez Zakład Energetyczny Słupsk. W roku 2006 elektrownia przeszła gruntowną modernizację, podczas której wymieniono całą część technologiczną.

Parametry techniczne

  • Spad elektrowni wynosi 2,40 m,
  • Moc zainstalowana 170 kW, osiągalna 135 kW.
  • Powierzchnia zlewni w przekroju elektrowni wynosi 723,6 km2,
  • Średni przepływ roczny SSQ= 7,34 m3/sek.,
  • Średni opad roczny 700 mm.
  • Elektrownia Wodna Drzeżewo jest elektrownią przepływową o dopuszczalnej rzędnej piętrzenia wody 27,70 m n p m.
  • Typ elektrowni: przystopniowa o niskim spadzie
  • Położenie: 33,40 km na rz. Łupawa
Turbina
Generator
W elektrowni zainstalowana jest jedna turbina umieszczona na wale pionowym.
Typ/Firma - Kaplan/GEG
Przełyk - 3(2,4…9,00)m3/sek.
Moc znamionowa - około 180 kW
Obroty - 120 obr/min
W elektrowni zainstalowany jest jeden generator asynchroniczny trójfazowy napędzany przez turbinę za pomocą przekładni zębatej.
Nr fabryczny - 150980
Moc czynna - 170 kW
Firma - ŻYCHLIN
Typ - SVg 355 M10B
Napięcie - 0,4 kV
Prąd - 313 A
Współczynnik mocy - 0,83
Obroty - 591[obr/min]

Zdjęcia

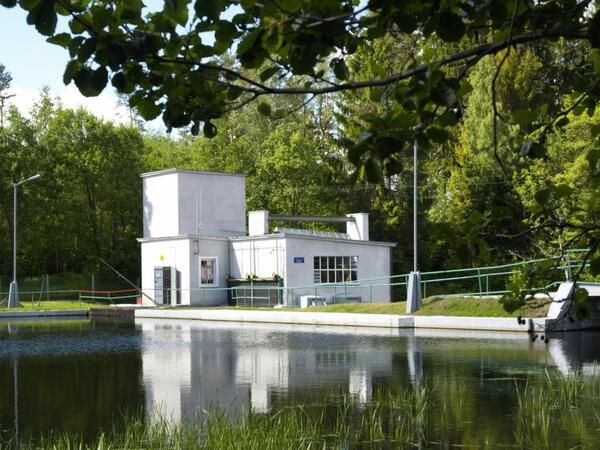

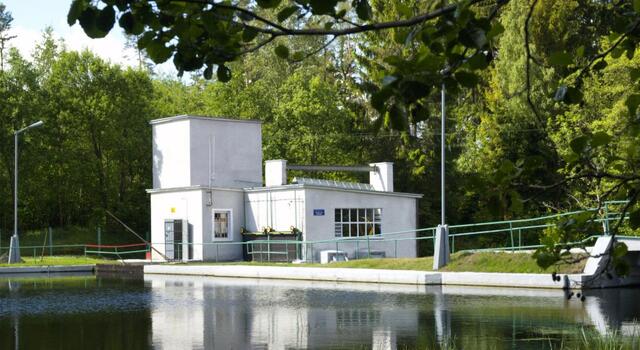

MEW Drzeżewo
