Elektrownia wodna mała

Brąswałd

Moc zainstalowana: 2,46 MW
Rok budowy: 1936

O obiekcie

Historia

Elektrownia Wodna Brąswałd zbudowana została na wykopanym w 1934 r. kanale, który połączył rzekę Łynę oraz trzy jeziora: Mosąg, Śledzinek i Orzołek. Wykopanie kanału skróciło bieg rzeki i pozwoliło ominąć mnóstwo zakoli dzięki czemu uzyskano możliwość spiętrzenia wody do wysokości 8,7 m. W latach 1935/36 zbudowano most betonowy i jaz regulacyjny. Budowę budynku elektrowni rozpoczęto 1936 r. Produkcja prądu ruszyła w 1937 r. W czasie II WŚ elektrownia nie uległa uszkodzeniu i już w czerwcu 1945 r. wznowiła pracę.

W otwartych komorach siłowni zamontowane są dwie turbiny Kaplan’a, które napędzają dwa synchroniczne generatory o łącznej mocy 2160 KW. W latach 2003/4 w elektrowni przeprowadzono modernizacje obwodów sterowniczych i zabezpieczających pracę generatorów. Od tej pory, dzięki możliwości zdalnego śledzenia parametrów pracy urządzeń, elektrownia nie wymaga stałej obecności personelu technicznego.

Elektrownie wodne są ważnym elementem w łańcuchu wytwarzania energii elektrycznej w Grupie Energa. Są stale modernizowane i remontowane, przez co ich skuteczność energetyczna utrzymywana jest na bardzo wysokim poziomie.

Parametry techniczne

Turbina Generator Regulator obrotów
ilość turbin: 1
typ: turbina Kaplana
firma: Voith
rok budowy: 1936
obroty/minutę: 300
układ konstrukcyjny: pionowa
moc zainstalowana: 910 kW
przełyk: 13,1 m3/s
typ: SFW 530/14-20, synchroniczny
firma: SIEMENS-Schuckert
napięcie generatora: 5,25 kV
napięcie wzbudzenia: 0,1 kV
rok budowy: 1936
obroty/minutę: 300
typ: elektrohydrauliczny
rok budowy: 2003



Turbina Generator Regulator obrotów
ilość turbin: 1
typ: turbina Kaplana
firma: Voith
rok budowy: 1936
obroty/minutę: 214
układ konstrukcyjny: pionowa
moc zainstalowana: 1550 kW
przełyk: 21,3 m3/s
typ: SFW 590/16-28, synchroniczny
firma: SIEMENS-Schuckert
napięcie generatora: 5,25 kV
napięcie wzbudzenia: 0,2 kV
rok budowy: 1936
obroty/minutę: 214
typ: elektrohydrauliczny
rok budowy: 2003

Zdjęcia

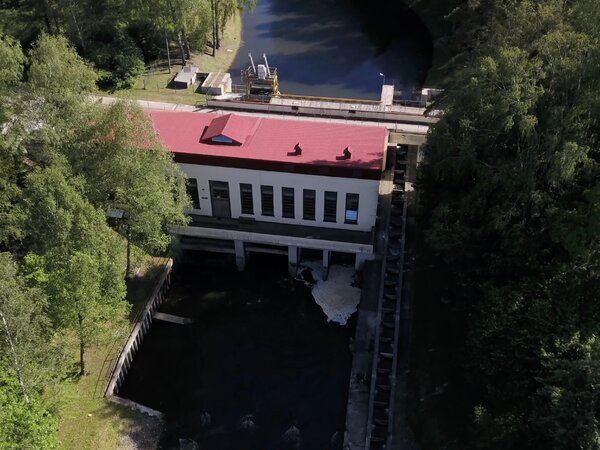

elektrownia braswald 2
pobierz

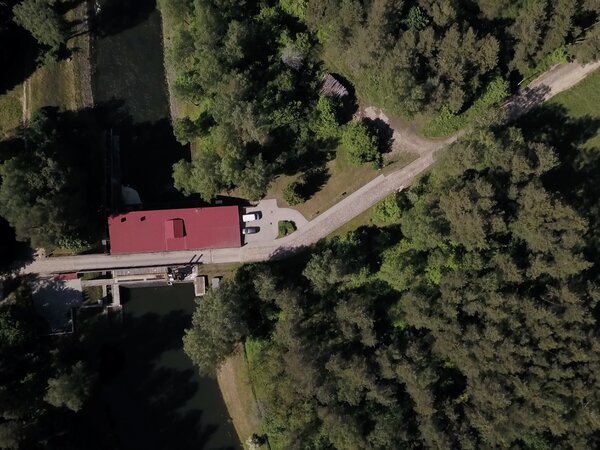

elektrownia braswald
pobierz

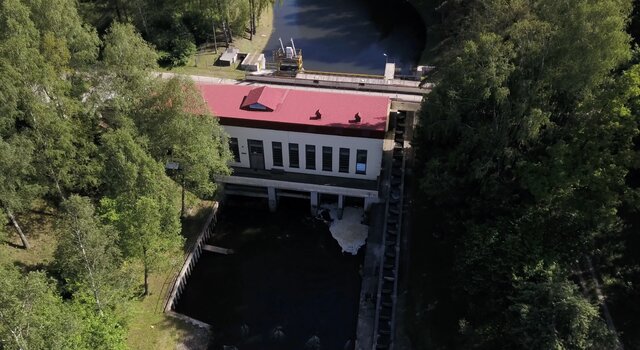

elektrownia braswald 3
pobierz
