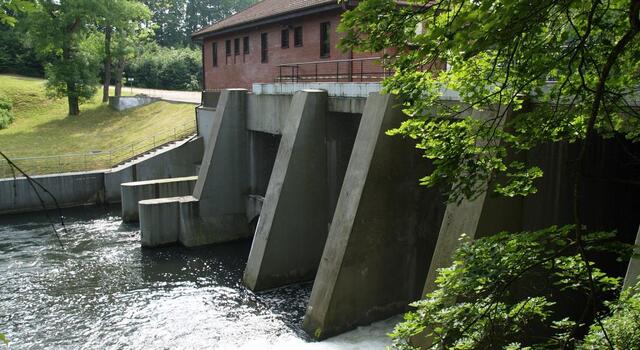

Elektrownia wodna mała

Kępka

Moc zainstalowana: 520 kW
Rok budowy: 1911

O obiekcie

Historia

Elektrownia wodna Kępka została wybudowana i uruchomiona na rzece Wieprzy w 1911 r., a unieruchomiona w 1945 r., po zdemontowaniu maszyn przez wojska sowieckie. Przez długi okres nie podjęto decyzji o jej odbudowie. Dopiero w roku 1995 Zakład Energetyczny Słupsk przygotował projekt jej odbudowy. Prace podjęto w 1996r., a po następnych dwóch latach elektrownia została uruchomiona.

EW Kępka została wybudowana w 1998r na bazie urządzeń wodnych wykonanych na początku XX wieku w miejscowości Kępka woj. pomorskie na rzece Wieprzy.

Parametry techniczne

  • Powierzchnia zlewni [km2] 804,6
  • Średni opad roczny [mm] 750
  • Maksymalna rzędna piętrzenia GW [m] n.p.m 46,70
  • Rzędna progu przelewowego lewego i środkowego [m] n.p.m 43,93
  • Rzędna progu komory turbin [m] n.p.m 43,92
  • Rzędna progu zasuwy płuczącej [m] n.p.m 46,10
  • Powierzchnia zbiornika [ha] 21,4
  • Pojemność zbiornika [m3 w tys.] 280
  • Spad [m] 4,2
  • Średnia woda roczna Qm [m3/sek.] 8,24
  • Najniższa woda Qo [m3/sek.] 3,96
  • Przełyk maksymalny 2-ch turbin Q max [m3/sek.] 15,00
  • Przepustowość upustu- 3 [m3/sek.] 85,00
  • Przepustowość upustu- 2 [m3/sek.] 18,00
  • Przepustowość upustu- 1 [m3/sek.] 56,00
  • Przepustowość upustu płuczącego [m3/sek.] 3,7
  • Razem przepustowość [m3/sek.] 177,7

Wyposażenie elektrowni:

  • 2 turbiny o mocy zainstalowanej 520 kW,
  • Spad instalowany 4,2 m,
  • Przełyk jednej turbiny 7,5 :- 4,5 m3/sek.,
  • Praca elektrowni jest bezobsługowa (dyżur w EW Kępice).

Dane techniczne turbin:





Turbina 1 Turbina 2

moc maksymalna Nmax [kW]

obroty turbiny n [obr/min]

obroty rozbiegowe nr [obr/min]

przełyk maksymalny QmaX [m3/s]

kierunek obrotów

kąt przestawiania łopat wirnika b

kąt przestawiania łopat wirnika α

Ciśnienie nominalne

akumulator kierownic. [Mpa]

olej siłowy kierownic [Mpa]

olej siłowy wirnika [Mpa]

olej  smarujący [Mpa]

akumulator zasuwy płuczące [Mpa]

czas zamykania awar. kierownicy [s]

czas przesterowania łopat wirnika [s]

olej przekładni i regulacji

olej w układzie zasuwy płuczącej

smar w układzie smarnym łożysk  generatora

280

218

600

9,5

lewy

-4o  ÷ +28o

7o  ÷ 73o



6,0 min. 4,2

16

4,0

0,25 min. 0,15

10,0 min. 8,5

3 ÷ 5

40

HIPOL 15

HYDROL 40

ŁT-43

280

218

600

9,5

lewy

-4o  ÷ +28o

7o  ÷ 73o



6,0 min. 4,2

16

4,0

0,25 min. 0,15

10,0 min. 8,5

3 ÷ 5

40

HIPOL 15

HYDROL 40

ŁT-43



Dane techniczne generatorów:





Generator 1

Generator 2

Firma

Nr fabryczny

Rok budowy

Typ

Moc generatora (P2) [kW]

Moc elektryczna (na wyjściu) [kW]

Napięcie stojana [V]

Prąd stojana [A]

Obroty [obr/min]

Współczynnik cos Φ

Układ połączeń

EMIT Żychlin

145175

1997

SVg 355 M68

250

260

380

462

1008

086

gwiazda

EMIT Żychlin

145176

1997

SVg 355 M68

250

260

380

462

1008

0,86

gwiazda



Zdjęcia

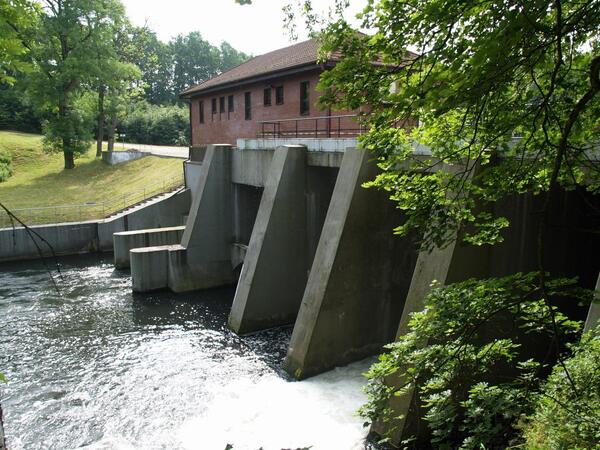

MEW Kępka
