Elektrownia wodna mała

Braniewo

Moc zainstalowana: 688 kW
Rok budowy: 1930

O obiekcie

Historia

Początki budowy stopnia wodnego na rzece Pasłęce, w miejscowości Braniewo sięgają 1857 roku. Wówczas został wybudowany stały jaz o konstrukcji betonowo- kamiennej w postaci progu przelewowego, zaś spiętrzona woda służyła do poruszania zbudowanego tam młyna wodnego. Elektrownię wodną Braniewo wybudowano dopiero w l. 30-tych XX w. i pracowała ona prawie do końca II Wojny Światowej, a więc do momentu zniszczenia jej części nadziemnej. Mimo uszkodzeń, w dobrym stanie pozostały dwie pionowe turbiny Francisa. Odbudowę elektrowni wodnej ze zniszczeń wojennych rozpoczął w l. 50-tych Zarząd Energetyczny Okręgu Północnego w Bydgoszczy, w imieniu którego działał Zakład Sieci Elektrycznych w Olsztynie. Elektrownia uruchomiona została w sierpniu 1964 r.

W zgodzie z naturą

Na jazie przy elektrowni wodnej w Braniewie od 2000 r. znajduje się czynna przepławka dla ryb. Otworzyło to rzekę Pasłękę dla ryb, także tych dwuśrodowiskowych, podążających z morza w górę rzeki i z powrotem. Przepławka umożliwia migrację ryb aż do zapory i elektrowni wodnej w Pierzchałach.

Parametry techniczne

Turbina Generator Regulator obrotów
ilość turbin: 1
typ: Francis
firma: Schichau Elbing
rok budowy: 1930
obroty/minutę: 81
układ konstrukcyjny: pionowa
moc zainstalowana: 400 kW
typ: GAV-1968
firma: Dolmel M5
napięcie generatora: 0,4 kV
napięcie wzbudzenia: 0,105 kV
rok budowy: 1968
obroty/minutę: 81
typ: nastaw. ślim.



Turbina Generator Regulator obrotów
ilość turbin: 1
typ: Francis
firma: Schichau Elbing
rok budowy: 1930
obroty/minutę: 108
układ konstrukcyjny: pionowa
moc zainstalowana: 288 kW
typ: GAV-1960
firma: Dolmel M5
napięcie generatora: 0,4 kV
napięcie wzbudzenia: 0,105 kV
rok budowy: 1960
obroty/minutę: 108
typ: nastaw. ślim.

Zdjęcia

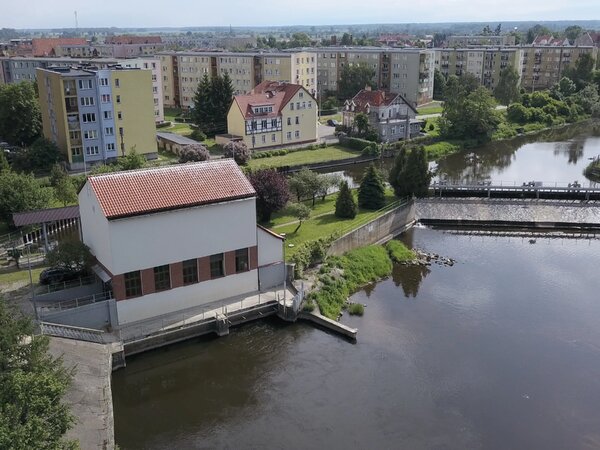

elektrownia braniewo
pobierz

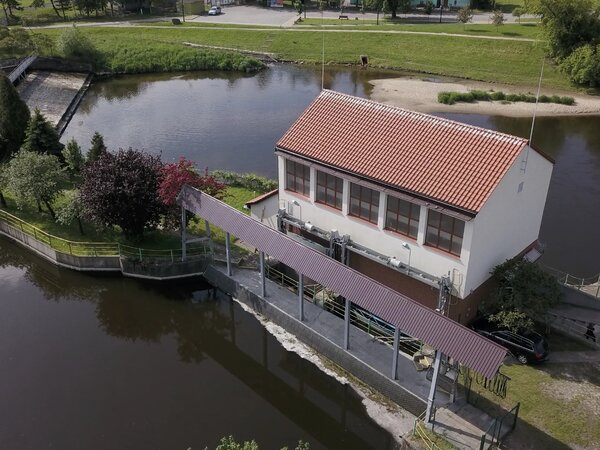

elektrownia braniewo 4
