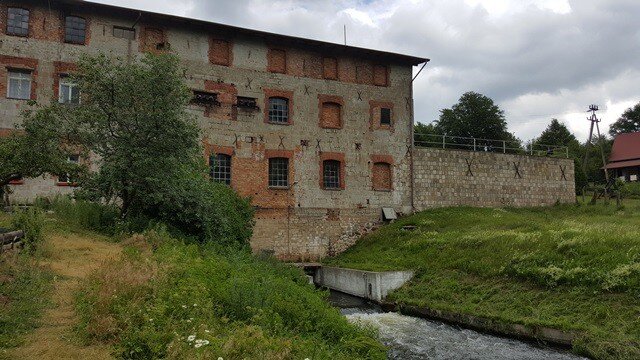

Elektrownia wodna Struga położona jest na brzegu rzeki Słupi. Została zbudowana w 1896 roku. Jest to najstarsza z elektrowni wodnych Pomorza i jedna z najstarszych wśród czynnych do dziś na świecie. Zanim przekształciła się w elektrownię, pełniła rolę młyna, a następnie siłowni wodnej napędzającej urządzenia papierni i tartaku. Przy budynku zachował się do dzisiaj, niestety zasypany a zatem niewidoczny kanał ceglany służący do przeniesienia napędu z turbiny do pobliskiego tartaku, gdzie poruszany był trak do cięcia drewna. Napęd przenoszony był za pomocą stalowej liny długości kilkudziesięciu metrów.

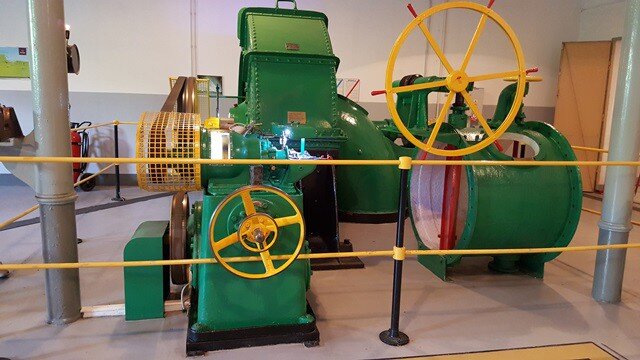

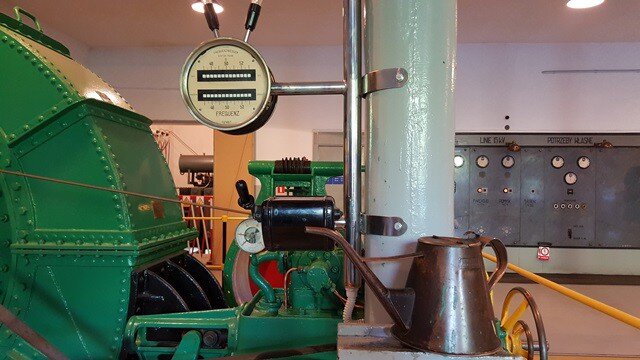

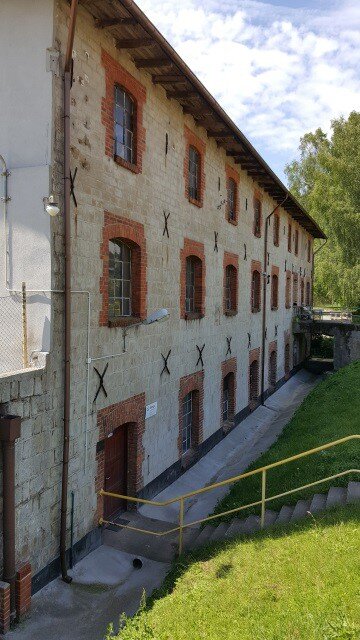

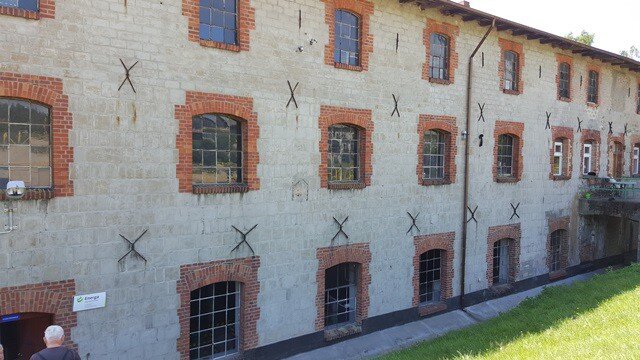

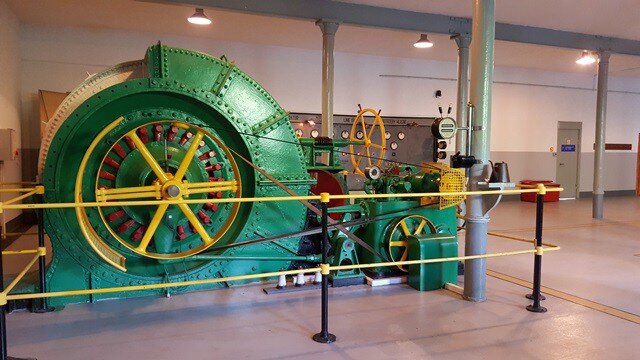

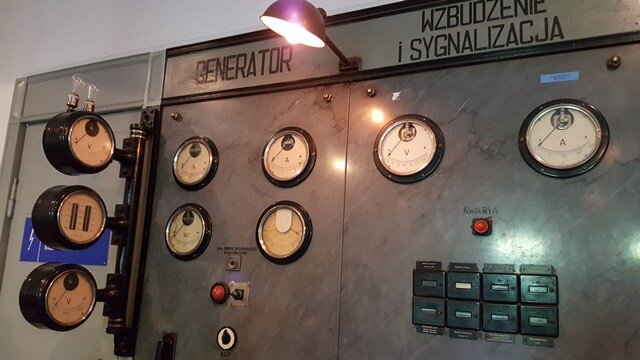

W roku 1920 Struga została elektrownią zawodową. Różnice w wykorzystywaniu obiektu odbiły się na architekturze budynku i jego wielkości. Jest on nieproporcjonalnie duży jak na dzisiejsze warunki. Turbina wyprodukowana w 1896 roku przez Schichau Elbląg pracowała w elektrowni do kwietnia 2009 roku napędzając generator AEG z 1920 r. W latach 50-tych przeniesiony został z  elektrowni wodnej Rutki nietypowy generator, w którym wiruje stojan. Wirnik generatora oraz korpus turbiny jest nieruchomy, a wykonany jest z nitowanych blach, a nie z odlewu żeliwnego jak w większości tego typu urządzeń. Z innych zachowanych ciekawostek można wymienić zachowane zapewne jedne z najstarszych żarówek węglowych, drewniane łopaty do gaszenia pożarów nie istniejących już kabli w osłonie olejowej czy też tablicę marmurową z dawnymi urządzeniami pomiarowymi i sterowniczymi.

Kolejną, znacząca modernizację elektrownia przeszła w roku 2009, kiedy to zainstalowano nową turbinę z nowoczesną automatyką. Kolejnym krokiem w procesie modernizacji i dostosowywaniu obiektu do pełnej automatyzacji, była wymiana w roku 2012 zabytkowego generatora na nowoczesny, pozwalający w lepszym stopniu wykorzystywać możliwości hydroenergetyczne stopnia.

W trakcie postojów technologicznych elektrowni, wody rzeki Słupi wracają do swego starego koryta i z tej niecodziennej okazji korzystają kajakarze. W krętym starorzeczu na długości około 3 km woda ma spadek 14 m. Rwący żywioł przypominający górskie cieki, przyciąga kajakarzy z terenu całego kraju, pragnących zmierzyć się z wartkim, krętym nurtem oraz licznymi przeszkodami.

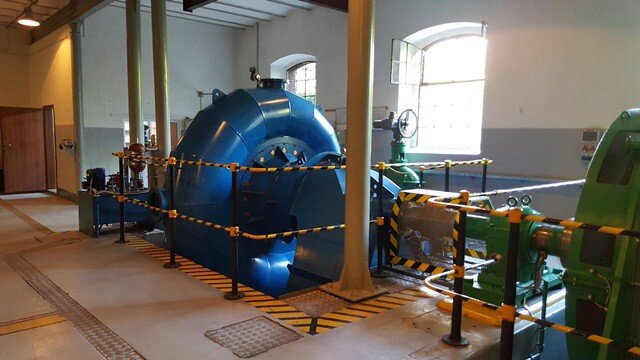

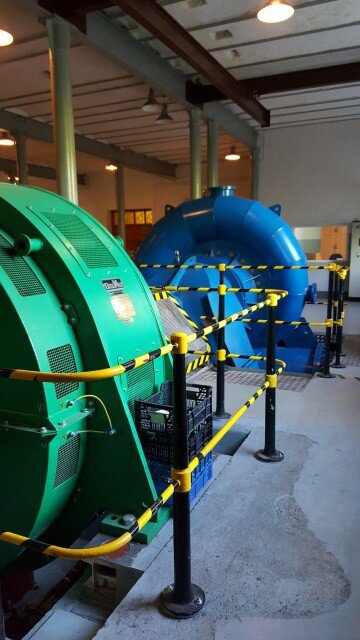

W elektrowni zainstalowana jest pozioma turbina Francisa TFP 900 ze spiralną komorą zasilającą i elektrohydraulicznie sterowanym położeniem kierownic. Turbina jest połączona sprzęgłem dzielonym z wkładką elastyczną typu Rotex z generatorem synchronicznym. Łożyskowanie turbiny toczne - dwa zespoły łożysk tocznych.

Parametry techniczne

• Spad elektrowni wynosi 14,0 m,
• moc zainstalowana i osiągalna 310 kW.
• Powierzchnia zlewni w przekroju elektrowni wynosi 250 km2,
• Średni przepływ roczny 2,15 m3/sek.,
• Średni opad roczny 698 mm.
• Elektrownia Wodna Struga jest elektrownią przepływową typu derywacyjnego. Dopuszczalna rzędna piętrzenia górnej wody 125,04 m n.p.m. na jazie w miejscowości Bylina, a 124,80 m n.p.m. na ujęciu wody do rurociągu przy elektrowni.
