Lidzbark
0 kW
Moc zainstalowana
O obiekcie
Historia

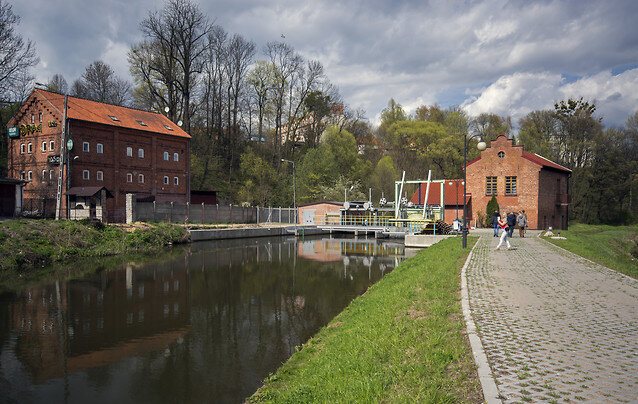

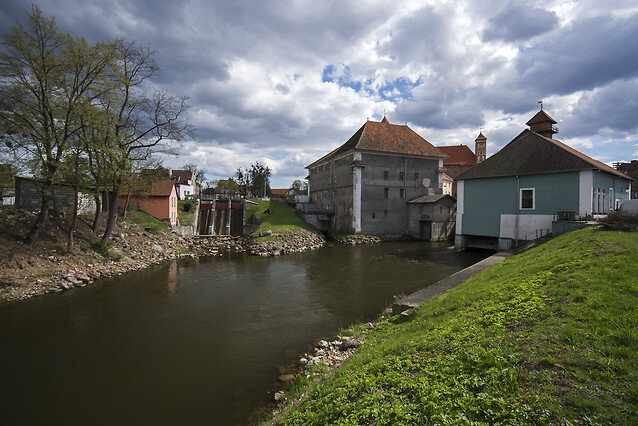

Sam stopień wodny na Łynie istniał już w XIX wieku i był wykorzystany do napędu koła wodnego. Około roku 1908 zaczęto budowę Elektrowni wodnej. Przed II Wojną Światową w elektrowni Lidzbark pracowały dwie turbiny w dwóch oddzielnych budynkach.
II Wojnę Światową w nienaruszonym stanie przetrwała ta większa elektrownia z generatorem o mocy 400 kW, druga zaś miała uszkodzony budynek i została uruchomiona w połowie 1947 roku.
W latach 1991/93 wyremontowano budynek Elektrowni nr 1, zamontowano nową turbinę typu Kaplan i nowy synchroniczny generator o mocy 500 kVA oraz wymieniono układy zabezpieczeń i automatyki.
W latach 2000/02 zmodernizowano Elektrownię nr 2. Wymieniono starą przekładnię z drewnianymi zębami na nowoczesną dwustopniową, a generator synchroniczny zastąpiono generatorem asynchronicznym o mocy 200 kW.
Perametry techniczne
Lidzbark Warmiński I
- Rzeka: Łyna, Km 140+000;
- Spad H=3,04 m;
- Średni przepływ SSQ=11,2 m3/s
|
Turbina |
Generator |
Regulator obrotów |
|---|---|---|

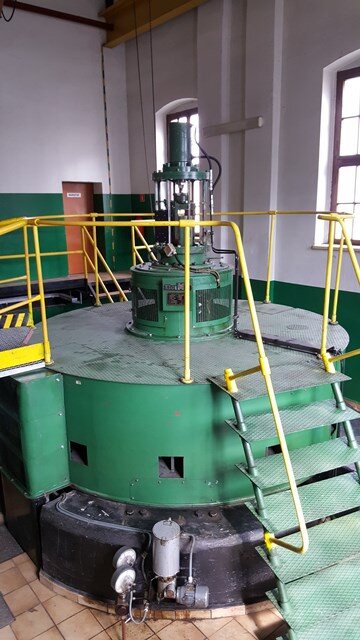

| ilość turbin: 1 typ: Kaplan firma: DOZAMET Nowa Sól rok budowy: 1986 obroty/minutę: 150 układ konstrukcyjny: pionowa moc zainstalowana: 322 kW przełyk: 15 m3s | typ: GAV-250/18-40/02, synchroniczny firma: DOLMEL - Wrocław napięcie generatora: 0,4 kV napięcie wzbudzenia: 0,08 kV rok budowy: 1985 obroty/minutę: 150 | typ: elektrohydrauliczny rok budowy: 2001 |
Lidzbark Warmiński II
- Rzeka: Łyna, Km 139+860;
- Spad H=3,04 m;
- Średni przepływ SSQ=11,2 m3/s
|
Turbina | Generator | Przekładnia |
|---|---|---|
| ilość turbin: 1 typ: Francis firma: Voith rok budowy: 1908 obroty/minutę: 66 układ konstrukcyjny: pionowa moc zainstalowana: 230 kW przełyk: 7 m3/s | typ: SVg 355 M8B, asynchroniczny firma: EMIT Żychlin napięcie generatora: 0,4 kV rok budowy: 2001 obroty/minutę: 743 | typ: zębata, walcowa, dwustopniowa, i=11,2 firma: REDOR rok budowy: 2001 |
