Łupawa

0 kW

Moc zainstalowana

Moc zainstalowana: 100 kW

Rok budowy: 1942

O obiekcie

Historia

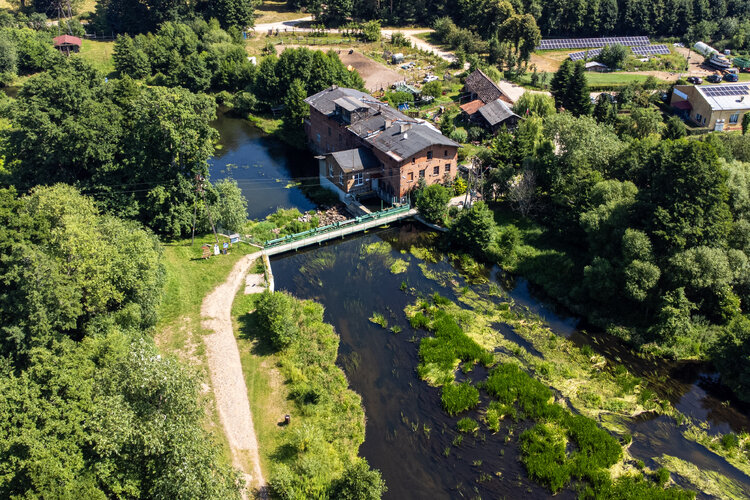

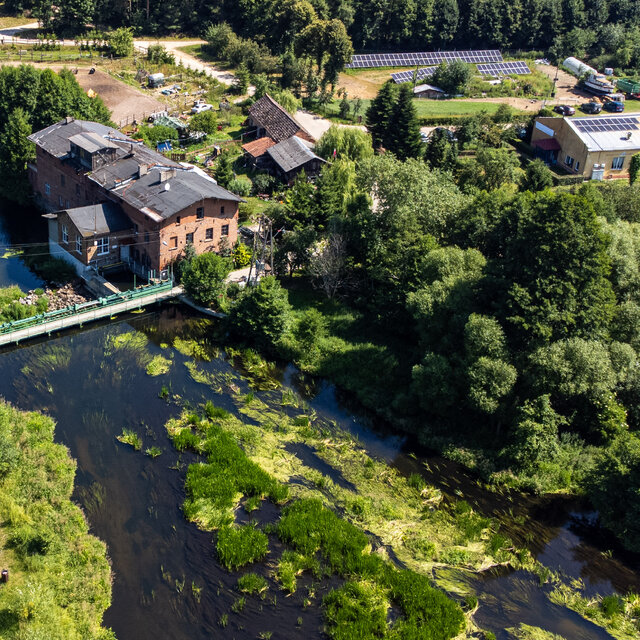

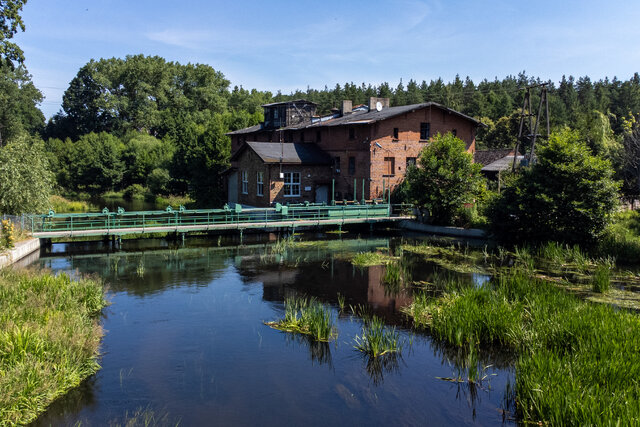

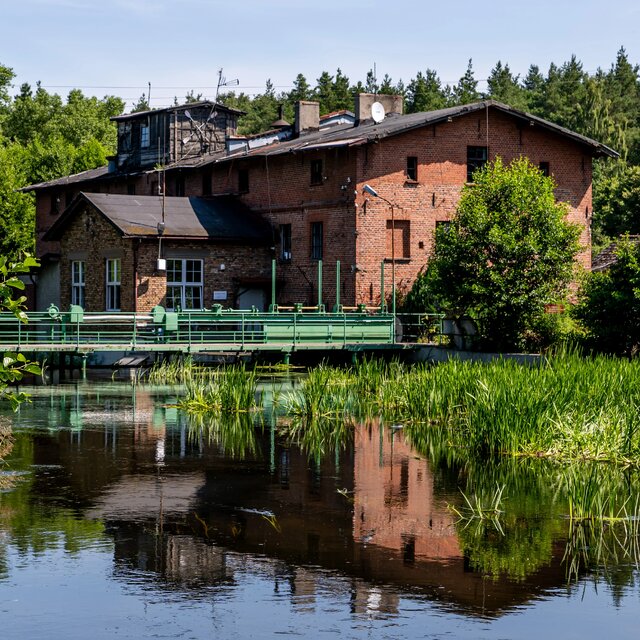

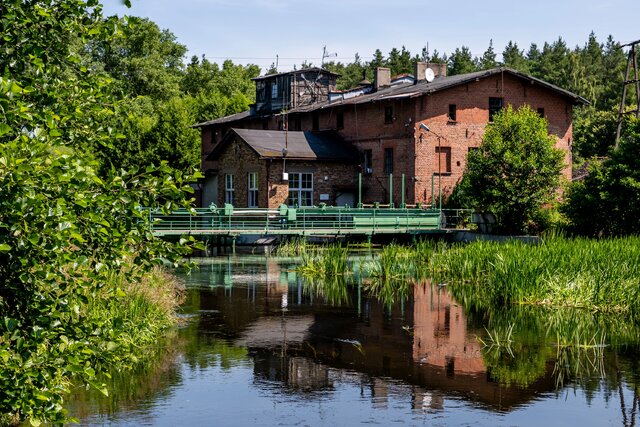

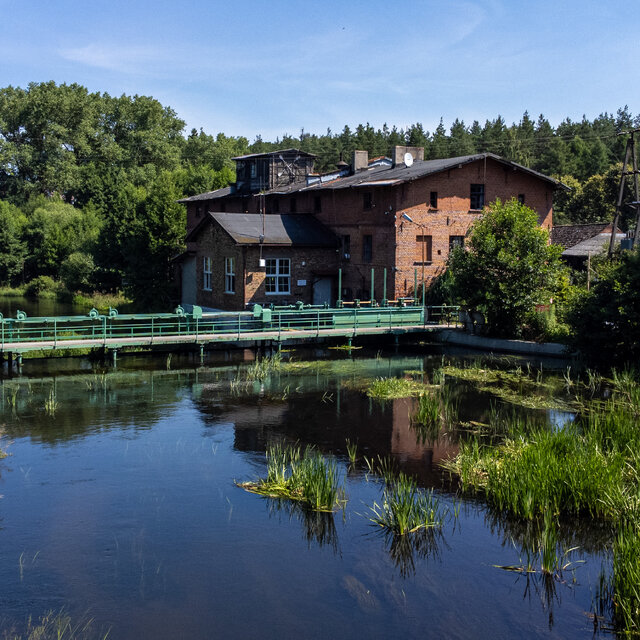

W 1925 roku wybudowano jaz piętrzący dla potrzeb modernizowanego w owym czasie młyna wodnego. Elektrownia wodna Łupawa została wybudowana w 1942r. , a następnie odbudowana w 1982 roku. Zlokalizowana jest w miejscowości Łupawa, gmina Potęgowo na rzece Łupawa w 64,4 kilometrze rzeki.

Parametry techniczne

Typ elektrowni: przepływowa o niskim spadzie
Moc osiągalna: 50 kW
Spad elektrowni: 1,98 m
Średni roczny przepływ: 4,24 m3/s
Powierzchnia zlewni: 441,0 km2
Średni opad roczny: 700 mm
Maksymalna rzędna piętrzenia GW: 70.30 m n.p.m.
W latach 2014-2015 elektrownia została zmodernizowana w części elektrycznej oraz wyposażona w czyszczarkę krat.

Turbina	Regulator	Generator
W elektrowni zainstalowana jest jedna turbina typu Francisa, umieszczona na wale pionowym z przekładnią zębatą. Moc - 100 kW Nr turbiny - 13536 Nr przekładni - 3754 Rok budowy - 1942 Przełyk turbiny - 4,25 m3/s Obroty - 60 obr/min Producent- J.M.Voith	Producent - J.M.Voith Nr fabryczny - 7799	W elektrowni zainstalowany jest jeden generator synchroniczny trójfazowy, napędzany przez turbinę za pomocą przekładni zębatej. Producent - Hohl, Elektromotorenwerke, A-G Sarbruken Typ - DG/69/22 Nr fabryczny - 49291 Napięcie - 400 V Prąd - 145 A Moc - 100 kVA Cos φ - 0,8 Obroty - 750 obr/min Częstotliwość - 50 Hz Napięcie wzbudzenia - 97 V Prąd wzbudzenia - 15,5 A
