Kępka
0 kW
Moc zainstalowana
O obiekcie
Historia

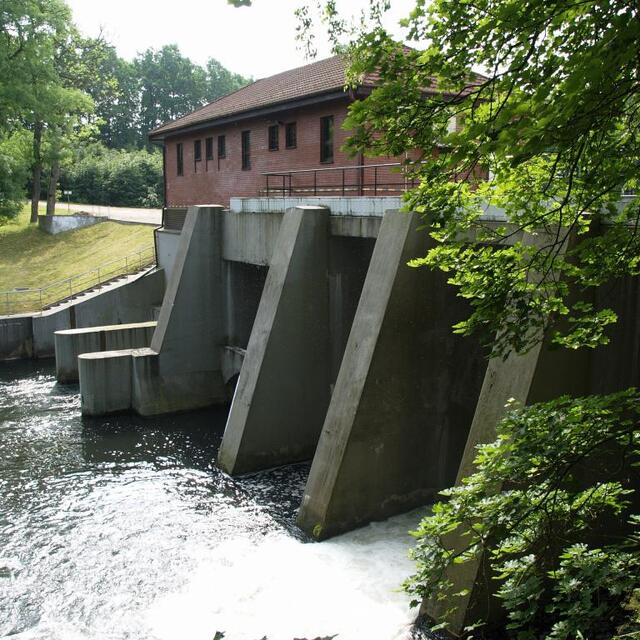

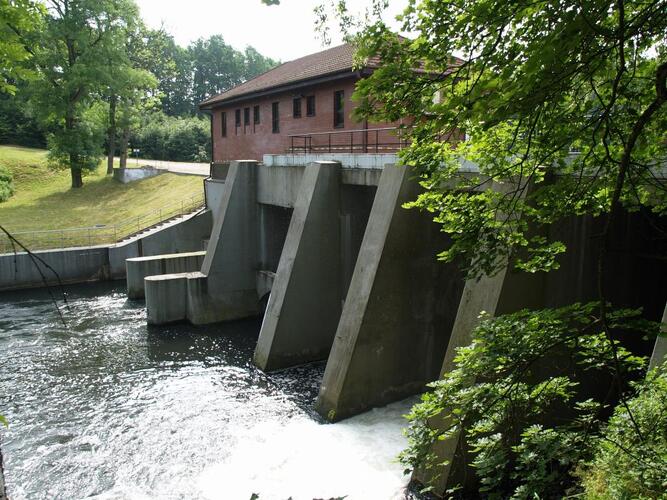

Elektrownia wodna Kępka została wybudowana i uruchomiona na rzece Wieprzy w 1911 r., a unieruchomiona w 1945 r., po zdemontowaniu maszyn przez wojska sowieckie. Przez długi okres nie podjęto decyzji o jej odbudowie. Dopiero w roku 1995 Zakład Energetyczny Słupsk przygotował projekt jej odbudowy. Prace podjęto w 1996r., a po następnych dwóch latach elektrownia została uruchomiona.
EW Kępka została wybudowana w 1998r na bazie urządzeń wodnych wykonanych na początku XX wieku w miejscowości Kępka woj. pomorskie na rzece Wieprzy.
Parametry techniczne
- Powierzchnia zlewni [km2] 804,6
- Średni opad roczny [mm] 750
- Maksymalna rzędna piętrzenia GW [m] n.p.m 46,70
- Rzędna progu przelewowego lewego i środkowego [m] n.p.m 43,93
- Rzędna progu komory turbin [m] n.p.m 43,92
- Rzędna progu zasuwy płuczącej [m] n.p.m 46,10
- Powierzchnia zbiornika [ha] 21,4
- Pojemność zbiornika [m3 w tys.] 280
- Spad [m] 4,2
- Średnia woda roczna Qm [m3/sek.] 8,24
- Najniższa woda Qo [m3/sek.] 3,96
- Przełyk maksymalny 2-ch turbin Q max [m3/sek.] 15,00
- Przepustowość upustu- 3 [m3/sek.] 85,00
- Przepustowość upustu- 2 [m3/sek.] 18,00
- Przepustowość upustu- 1 [m3/sek.] 56,00
- Przepustowość upustu płuczącego [m3/sek.] 3,7
- Razem przepustowość [m3/sek.] 177,7
Wyposażenie elektrowni:
- 2 turbiny o mocy zainstalowanej 520 kW,
- Spad instalowany 4,2 m,
- Przełyk jednej turbiny 7,5 :- 4,5 m3/sek.,
- Praca elektrowni jest bezobsługowa (dyżur w EW Kępice).
Dane techniczne turbin:
|
| Turbina 1 | Turbina 2 |
|---|---|---|
|
moc maksymalna Nmax [kW] obroty turbiny n [obr/min] obroty rozbiegowe nr [obr/min] przełyk maksymalny QmaX [m3/s] kierunek obrotów kąt przestawiania łopat wirnika b kąt przestawiania łopat wirnika α Ciśnienie nominalne akumulator kierownic. [Mpa] olej siłowy kierownic [Mpa] olej siłowy wirnika [Mpa] olej smarujący [Mpa] akumulator zasuwy płuczące [Mpa] czas zamykania awar. kierownicy [s] czas przesterowania łopat wirnika [s] olej przekładni i regulacji olej w układzie zasuwy płuczącej smar w układzie smarnym łożysk generatora |
280 218 600 9,5 lewy -4o ÷ +28o 7o ÷ 73o
6,0 min. 4,2 16 4,0 0,25 min. 0,15 10,0 min. 8,5 3 ÷ 5 40 HIPOL 15 HYDROL 40 ŁT-43 |
280 218 600 9,5 lewy -4o ÷ +28o 7o ÷ 73o
6,0 min. 4,2 16 4,0 0,25 min. 0,15 10,0 min. 8,5 3 ÷ 5 40 HIPOL 15 HYDROL 40 ŁT-43 |
Dane techniczne generatorów:
|
|
Generator 1 | Generator 2 |
|---|---|---|
|
Firma Nr fabryczny Rok budowy Typ Moc generatora (P2) [kW] Moc elektryczna (na wyjściu) [kW] Napięcie stojana [V] Prąd stojana [A] Obroty [obr/min] Współczynnik cos Φ Układ połączeń |
EMIT Żychlin 145175 1997 SVg 355 M68 250 260 380 462 1008 086 gwiazda |
EMIT Żychlin 145176 1997 SVg 355 M68 250 260 380 462 1008 0,86 gwiazda |
